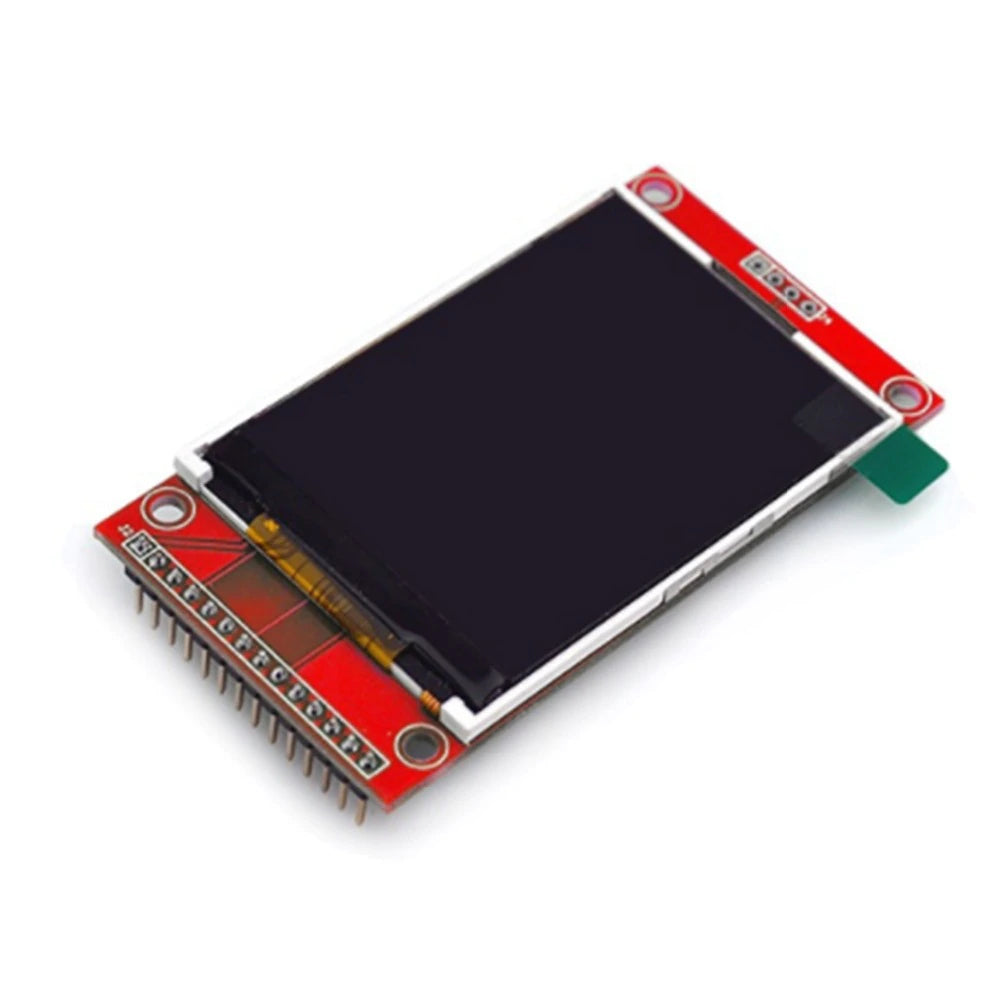

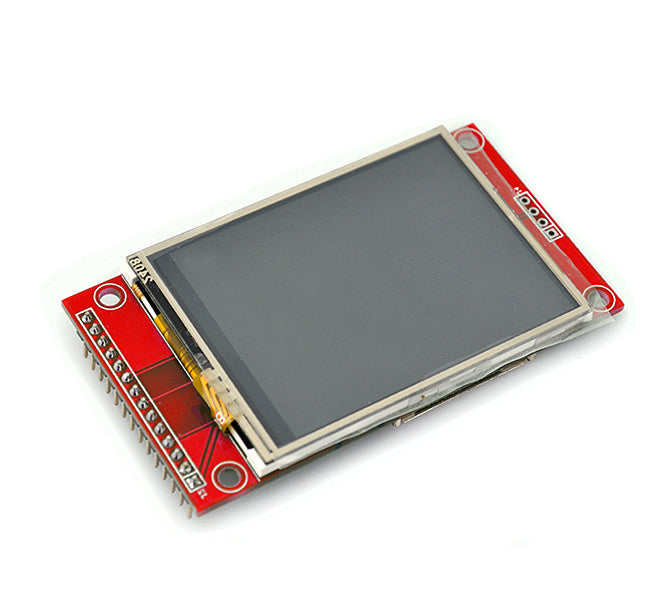

شاشة LCD TFT مقاس 2.4 بوصة SPI 240x320 مع اللمس

سمات :

ويظهر عمق اللون 262K/65K.

تحتاج إلى 4 وحدات إدخال وإخراج على الأقل من وحدة التحكم الدقيقة الخاصة بك

تتمتع الشاشة بزاوية رؤية واسعة.

شاشة كبيرة ودقة جيدة.

إنها وحدة شاشة LCD TFT SPI مقاس 2.4 بوصة، وواجهة 10 دبابيس. لا تحتوي على شاشة LCD فحسب، بل تتضمن أيضًا بطاقة SD (2 جيجابايت).

وحدة التحكم في محرك LCD هي ILI9341. إنها شاشة TFT LCD مقاس 2.4 بوصة بدقة 240 × 320. تتميز شاشة LCD بزاوية رؤية واسعة وتباين مثالي.

واجهة العرض تسلسلية، فهي تحتاج فقط إلى 5 أسلاك (CS، RS، SCL، SDA، RST) للتحكم.

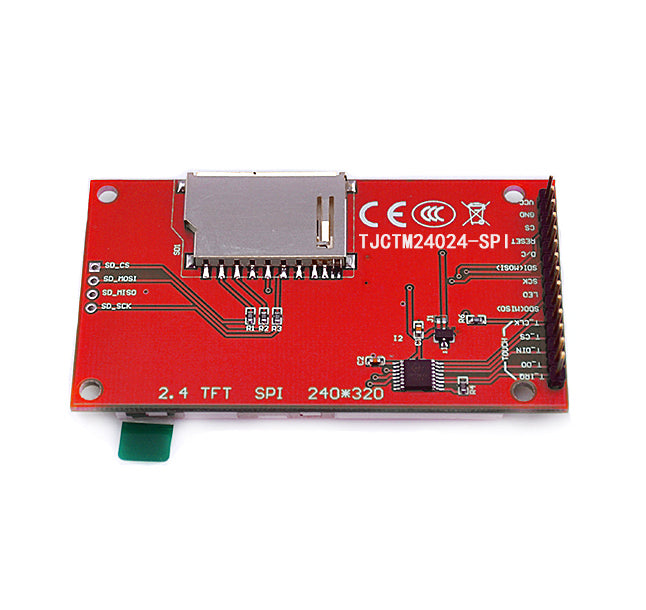

تستخدم بطاقة SD واجهة SPI للأجهزة (CS / MOSI / MISO / SCK)، وليس دبابيس اللحام.

المعلمة

SDO: مخرج الساعة التسلسلي

LED: دبوس IO ومصدر الطاقة 3.3 فولت

SCL: إدخال الساعة التسلسلية

SDA / SDI: إدخال البيانات التسلسلية

DC: اختيار البيانات/الأوامر

RST: إعادة تعيين، مستوى منخفض نشط

CS: اختيار الشريحة، نشط بمستوى منخفض

GND: الأرض

VDD33: دبوس مصدر الطاقة 3.3 فولت

دعم UTFT

المميزات:

يظهر عمق الألوان 262K/65K.

يحتاج إلى 4 نصوص وإخراج على أصغر وحدات التحكم الصغيرة الخاصة بك

تتميز بشاشة عرض واسعة.

شاشة كبيرة جيدة.

إنها وحدة شاشة LCD TFT SPI مقاس 2.4 بوصة، واجهة 10 دبابيس. ليست مجرد شاشة LCD ولكنها تحتوي على بطاقة SD (2 جيجابايت)،

محرك LCD هو ILI9341. إنها شاشة LCD TFT بدقة 240*320، مقاس 2.4 بوصة. وتتميز بشاشة LCD ذات نطاق واسع ومتباين ومناسب جدًا أيضًا.

تحتاج واجهة العرض التسلسلية إلى 5 أسلاك فقط (CS، RS، SCL، SDA، RST) للتحكم.

تستخدم بطاقة SD واجهة SPI للأجهزة (CS / MOSI / MISO / SCK)، وليس دبابيس لحام.

المعلمة

SDO: إلغاء الساعة التسلسلية

LED: دبوس IO ومصدر الطاقة 3.3 فولت

SCL: التدفق التسلسلي

SDA / SDI: تسجيل البيانات بشكل تسلسلي

DC: البيانات / التحديد

RST: إعادة الضبط، مستوى منخفض نشط

CS: مستوى محدد من الطاقة المنخفضة

GND: الأرضي

VDD33: مصدر الطاقة 3.3 فولت

دعم UTFT
