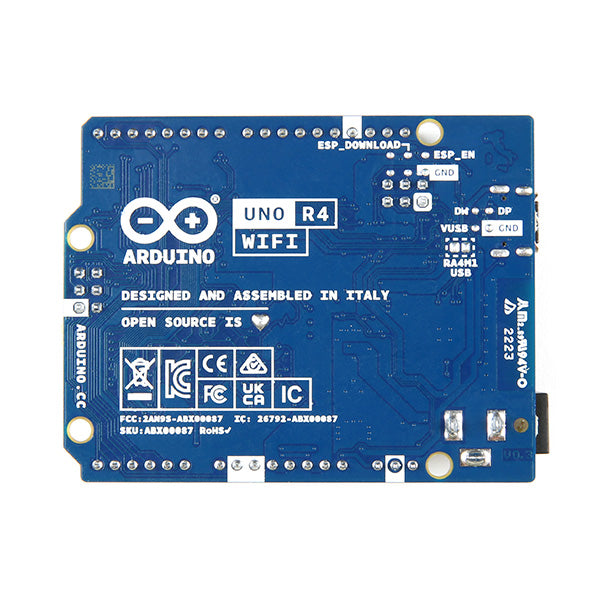

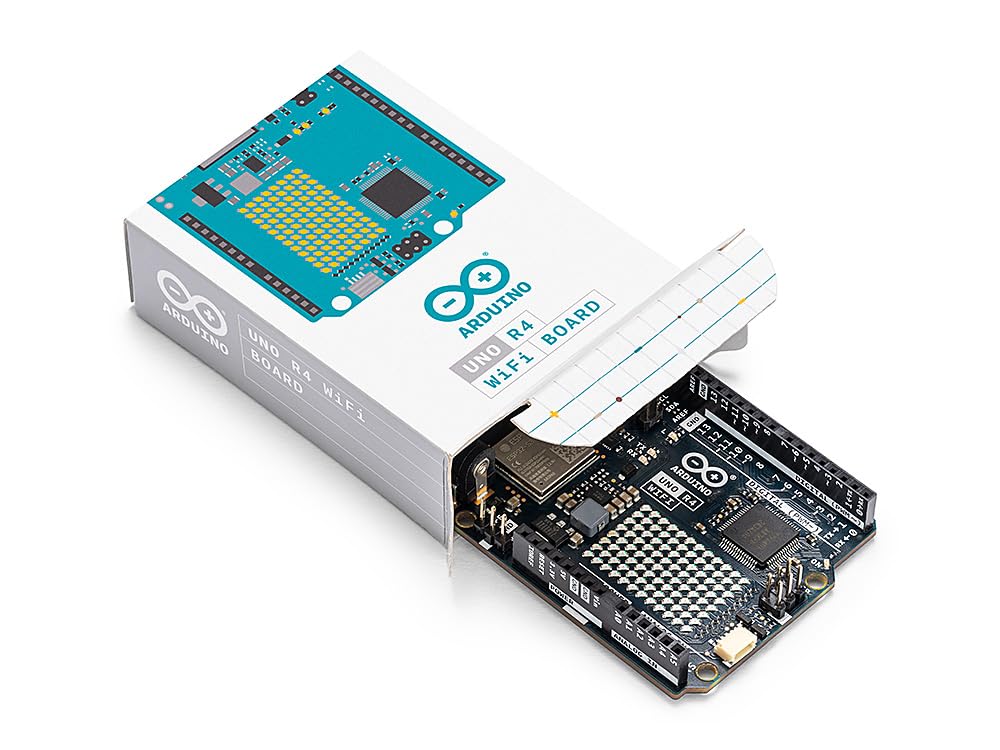

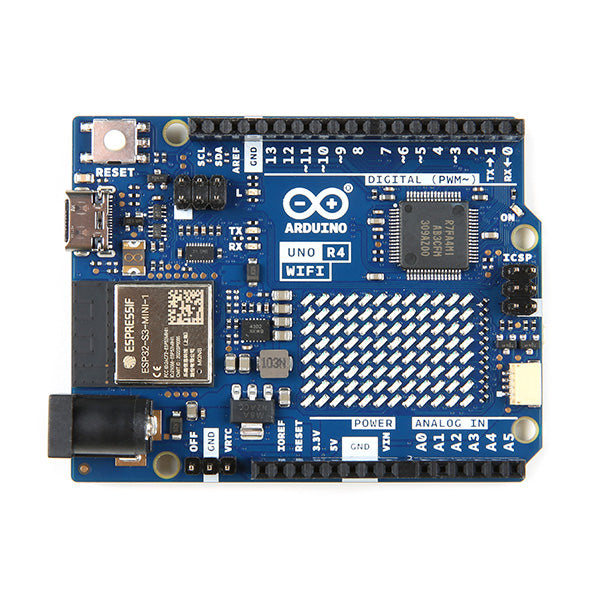

Arduino uno R4 Wifi

يجمع Arduino UNO R4 WiFi بين قوة المعالجة والملحقات الجديدة والمثيرة لوحدة التحكم الدقيقة RA4M1 من Renesas، وقوة الاتصال اللاسلكي لوحدة ESP32-S3 من Espressif. علاوة على ذلك، يوفر UNO R4 WiFi مصفوفة LED مدمجة 12x8، وموصل Qwiic، ودعم HID، وVRTC، ودبوس إيقاف التشغيل، مما يُلبي جميع احتياجات المُصنّعين المُحتملة في مشاريعهم القادمة.

اسم اللوحة: Arduino UNO R4 WiFi

رمز المنتج: ABX00087

المتحكم الدقيق: Renesas RA4M1 (Arm Cortex-M4)

USB: منفذ برمجة USB-C

دبابيس الإدخال/الإخراج الرقمية: 14

دبابيس الإدخال التناظرية: 6

DAC (محول من رقمي إلى تناظري): 1

دبابيس تعديل عرض النبضة (PWM): 6

تواصل:

UART: نعم، 1x

I2C: نعم، 1x

SPI: نعم، 1x

CAN (شبكة منطقة التحكم): نعم، ناقل CAN واحد

قوة:

جهد تشغيل الدائرة: 5 فولت (ESP32-S3 هو 3.3 فولت)

جهد الدخل (VIN): 6-24 فولت

التيار المستمر لكل دبوس إدخال/إخراج: 8 مللي أمبير

سرعة الساعة:

النواة الرئيسية (Renesas RA4M1): 48 ميجا هرتز

ESP32-S3: حتى 240 ميجاهرتز

ذاكرة:

متحكم Renesas RA4M1:

فلاش: 256 كيلوبايت

ذاكرة الوصول العشوائي: 32 كيلوبايت

ESP32-S3:

ذاكرة القراءة فقط: 384 كيلوبايت

SRAM: 512 كيلو بايت

أبعاد:

العرض: 68.85 ملم

الطول: 53.34 ملم

التوافق مع عامل شكل UNO: يحافظ UNO R4 WiFi على نفس عامل الشكل وتوصيل الدبابيس والجهد التشغيلي 5 فولت مثل سابقه، UNO R3، مما يضمن انتقالًا سلسًا للدروع والمشاريع الموجودة.

جمع Arduino UNO R4 WiFi بين المعالج والملحقات الجديدة والمثيرة لوحدة التحكم الصغيرة RA4M1 من Renesas وقوة الاتصال اللاسلكي لوحدة ESP32-S3 من Espressif. علاوة على ذلك، يوفر UNO R4 WiFi مصفوفة LED مدمجة 12x8، وموصل Qwiic، يدعم HID، وVRTC، ودبوس إيقاف التشغيل، مما يُلبي جميع الاحتياجات المحتملة التي قد يحتاجها المُصنّعون في مشاريعهم القادمة.

اسم اللوحة: اردوينو أونو R4 واي فاي

رمز المنتج: ABX00087

المتحكم الدقيق: رينساس RA4M1 (أرم كورتكس-M4)

USB: منفذ برمجة USB-C

مدخلات الإدخال/الإخراج الرقمي: 14

مدخلات الإدخال التناظرية: 6

التحويل الرقمي إلى التناظري: 1

مدخلات تعديل عرض النبضة: 6

الاتصالات:

UART: نعم، واحد

I2C: نعم، واحد

SPI: نعم، واحد

CAN (شبكة منطقة وحدة التحكم): نعم، ناقل CAN واحد

الطاقة:

جهد التشغيل: 5 فولت (ESP32-S3 هو 3.3 فولت)

جهد الدخل (VIN): 6-24 فولت

تيار مستمر لكل مدخل/مخرج: 8 مللي أمبير

الساعة السرعة:

النواة الرئيسية (Renesas RA4M1): 48 ميجاهرتز

ESP32-S3: حتى 240 ميجاهرتز

الذاكرة:

متحكم Renesas RA4M1:

ذاكرة الفلاش: 256

ذاكرة الوصول العشوائي (RAM): 32

ESP32-S3:

ذاكرة القراءة فقط (ROM): 384 KB

ذاكرة الوصول العشوائي الساكنة (SRAM): 512

الأبعاد:

العرض: 68.85 مم

الطول: 53.34 مم

تتوافق الأجهزة مع عامل شكل UNO: تحافظ UNO R4 WiFi على نفس عامل، الشكل وتوصيلات السلك، وجهد التشغيل 5V مثل سابقه، UNO R3، مما يضمن انتقالًا سلسًا للإشعارات والمشاريع الحالية.
