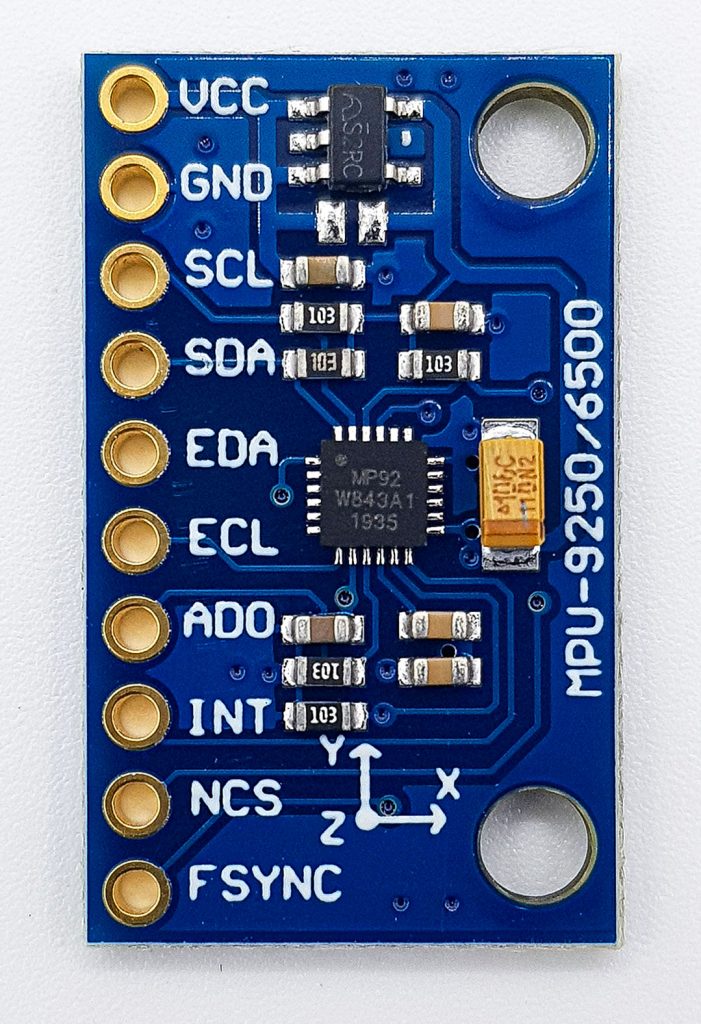

MPU9250 9 محاور

مواصفة:

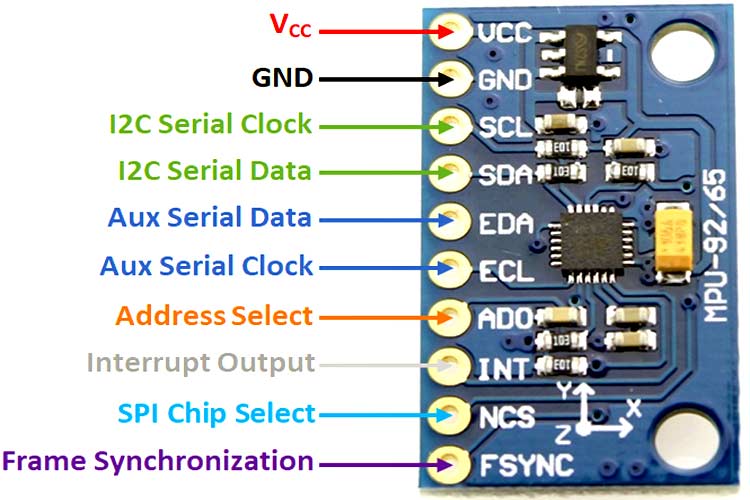

مقاومات السحب المدمجة على SDA وSCL وnCS

مقاومات السحب للأسفل على اللوحة في FSYNC وAD0

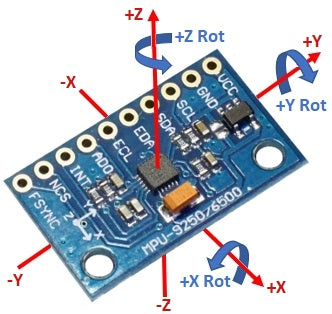

مقياس تسارع ثلاثي المحاور

المدى: حتى ± 16 جرام

الحساسية: تصل إلى 16,384 LSB/g

جيروسكوب ثلاثي المحاور

المدى: حتى ± 2000 درجة/ثانية

الحساسية: تصل إلى 131 LSB/deg/sec

مقياس مغناطيسي ثلاثي المحاور

المدى: ± 4800 ?T

الحساسية: 0.6 ?T/LSB

جهد التزويد: من 4.4 إلى 6.5 فولت أو 3.3 فولت إذا قمت بلحام وصلة اللحام بالقرب من منظم الجهد الموجود على اللوحة

الواجهة: I2C

عنوان 2C: 0x68 افتراضيًا، 0x69 إذا تم سحب AD0 إلى الأعلى

أبعاد اللوحة: 25.5 مم (1.004 بوصة) طولاً × 15.4 مم (0.606 بوصة) عرضًا، 3 مم (0.118 بوصة) القطر الداخلي لفتحات التركيب

الوزن: 2.72 جرام (0.096 أونصة)
