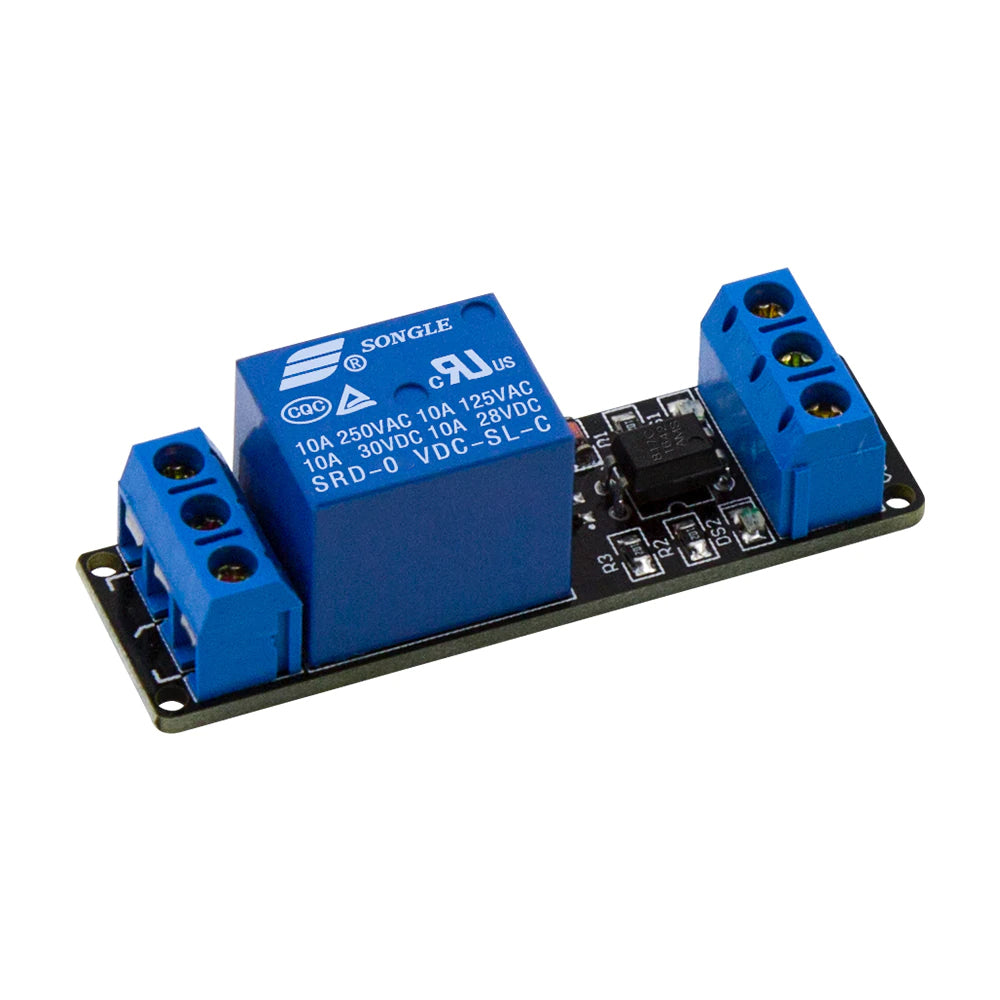

مرحل 1 قناة

واجهة وحدتين:

1. DC+: قم بتوصيل القطب الموجب لمصدر الطاقة (الجهد 5 فولت - 12 فولت - 24 فولت).

2. DC-: قم بتوصيل القطب السالب للطاقة.

3. IN: سحب مرحل التحكم منخفض المستوى (5 فولت - 12 فولت - 24 فولت).

محطة إخراج التتابع:

1. لا: مرحل مفتوح بشكل طبيعي، يتوقف المرحل قبل السحب، ثم يتم توصيله بشكل قصير بـ COM.

2. COM: واجهة مشتركة للتتابع

3. NC: مرحل مغلق بشكل طبيعي، متصل بدائرة قصيرة مع COM قبل السحب ويتم تعليقه بعد السحب.
