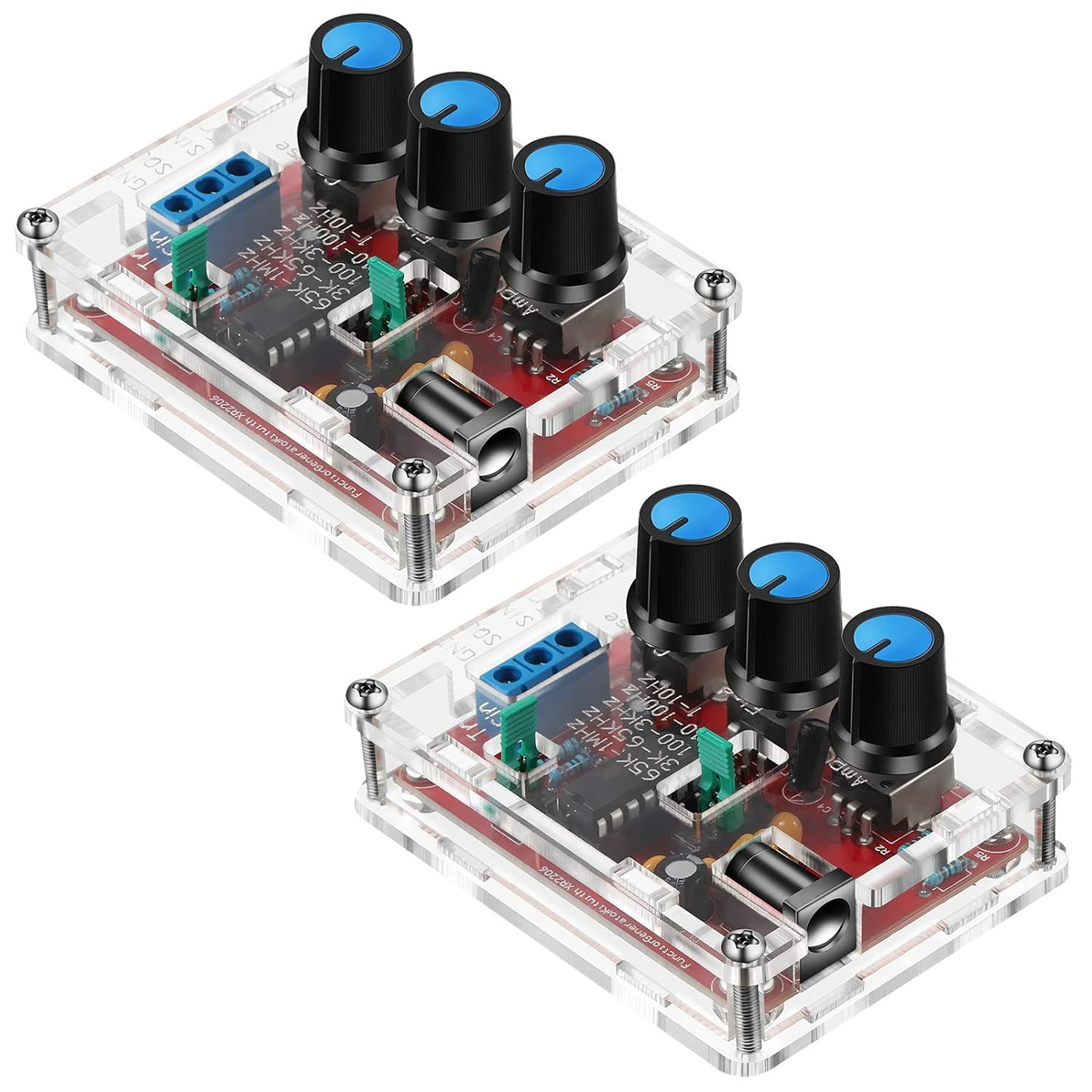

مولد إشارة الدالة XR2206

ميزة:

* يمكنه إنتاج موجات جيبية وموجات مثلثية وموجات مربعة.

* يمكن تعديل التردد من 1 هرتز إلى 1 ميجا هرتز، ويمكن تعديل سعة التردد.

* دقة الدقة خمسة، تعديل التردد لهجة خشنة، نغمة دقيقة.

* نطاق مصدر الطاقة واسع، ويمكن استخدام مصدر الطاقة الخارجي 9-12 فولت أو بطارية 9 فولت.

*قم بإدخال جميع المكونات مباشرة، وعدد المكونات منخفض، كما أن التثبيت واستكشاف الأخطاء وإصلاحها سهل.

مميزات المنتج:

دعم الجهد: مدخل 9-12 فولت تيار مستمر

أشكال الموجة: المربع والجيب والمثلث

المقاومة: 600 أوم + 10%

التردد: 1 هرتز - 1 ميجا هرتز

موجة جيبية:

السعة: 0-3 فولت عند مدخل 9 فولت تيار مستمر

التشوه: أقل من 1% (عند 1 كيلوهرتز).

التسطيح: +0.05 ديسيبل 1 هرتز -100 كيلو هرتز

عمود مربع:

السعة: 8 فولت (خامل) عند مدخل 9 فولت تيار مستمر

زمن الارتفاع: أقل من 50 نانوثانية (عند 1 كيلوهرتز).

زمن الانخفاض: أقل من 30 نانوثانية (عند 1 كيلوهرتز)

التماثل: أقل من 5% (عند 1 كيلوهرتز).

عمود المثلث:

السعة: 0-3 فولت عند مدخل 9 فولت تيار مستمر

الخطية: أقل من 1% (حتى 100 كيلو هرتز) 10 مللي أمبير

تتضمن الحزمة:

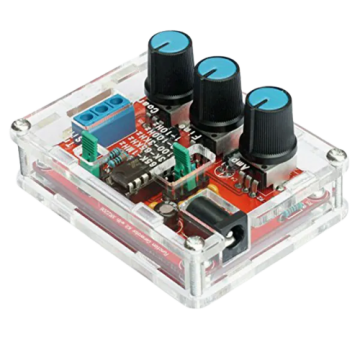

1 × مولد إشارة عالي الدقة XR2206
